ROCKPI_POE_HAT - Shield Rock Pi PoE HAT, Radxa , Jetson Nano, RASPBERRY PI

LINROCPI4POE
€20.42

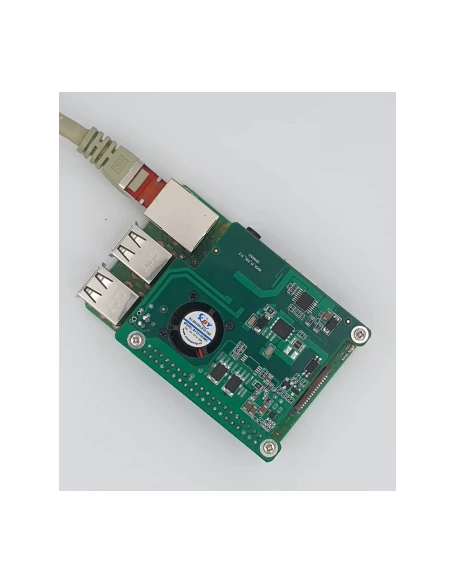

ROCK Pi 23W PoE HAT est un accessoire HAT conçu pour Raspberry Pi, ROCK Pi 4 et Jetson Nano. Le HAT PoE 23 W vous permet d'alimenter votre Raspberry Pi, ROCK Pi 4 ou Jetson Nano à l'aide de réseaux compatibles Power over Ethernet ; pour que ce produit soit utilisé, le réseau auquel il est connecté doit être équipé d'un équipement d'alimentation électrique.

Il est livré avec les fonctionnalités suivantes :

  • 802.3at jusqu'à 23W(5V/4.6A)
  • Ventilateur de contrôle PWM jusqu'à 12000RPM
  • Capteur de température DS18B20
  • Pass-through GPIO 40PIN en option exporté
  • Compatible avec ROCK Pi 4, Raspberry Pi 3B+ et Raspberry Pi 4
  • Design épuré en cachant le ventilateur et le gros transformateur à l'intérieur
  • EEPROM pour l'identité HAT et la sonde de pilote

Fourni avec ce produit

  • CHAPEAU ROCK Pi 23W PoE
  • Entretoises mécaniques

Autre matériel nécessaire

  • Un Raspberry Pi 4 Modèle B ou Raspberry Pi 3 Modèle B+ ou ROCK Pi 4 ou Jetson Nano
  • Un câble Ethernet
  • Équipement d'alimentation électrique pour un réseau Power over Ethernet 802.3af ou 802.3at

Assistance logicielle

Nous fournissons un script d'installation pour vous aider à obtenir l'outil de contrôle de ventilateur PoE qui fonctionne à la fois dans Raspberry Pi 3B+/4B et ROCK Pi 4 .


curl -sL https://rock.sh/get-rockpi-poe | sudo -E bash -

Copiez simplement la commande ci-dessus et collez-la dans le terminal et appuyez sur Entrée. Si vous voulez plus de contrôle, consultez la section Contrôle du ventilateur au bas de la page.

Modèle

ModèleLa description
F3 Pour Raspberry Pi 3B +, Raspberry Pi 4, ROCK Pi X , ROCK 3A , ROCK Pi 4C Plus, Jetson Nano
F3L F3 avec passage GPIO 40PIN exporté
F4 Utiliser avec ROCK Pi 4A/4B/4A+/4B+
F4L F4 avec passage GPIO 40PIN exporté

La différence entre F3 et F4 est que F3 et F4 utilisent des GPIO différents pour le contrôle du ventilateur. F4 utilise ADC pour la détection de température, tandis que F3 utilise DS18B20.

BROCHAGE

Chapeau PoE pour ROCK Pi 4 (modèle F4/F4L)

La descriptionUne fonctionÉpingler#Épingler#Une fonctionLa description
1 2
3 4
5 6
GPIO2_B3 7 8
9 dix
11 12
contrôler la vitesse du ventilateur PWM1 13 14
GPIO4_C5 15 16 GPIO4_D2 activer/désactiver le pilote du moteur du ventilateur
17 18
19 20
21 22
23 24
25 26 ADC_IN0 Obtenir la valeur ADC pour obtenir la valeur de température
se connecter à la broche EEPROM SDA I2C2_SDA 27 28 I2C2_SCL connecter à la broche EEPROM SCL
29 30
31 32
33 34
35 36
37 38
39 40

Chapeau PoE pour Raspberry Pi 3B+/4/Jetson Nano (Modèle F3/F3L)

La descriptionUne fonctionÉpingler#Épingler#Une fonctionLa description
1 2
3 4
5 6
obtenir des données de DS18B20 BCM4 7 8
9 dix
11 12
13 14
activer/désactiver la puce du pilote du moteur du ventilateur BCM22 15 16
17 18
19 20
21 22
23 24
25 26
se connecter à la broche EEPROM SDA I2C0_SDA 27 28 I2C0_SCL se connecter à la broche EEPROM SDA
29 30
31 32
contrôler la vitesse du ventilateur PWM1 33 34
35 36
37 38
39 40

Contrôle du ventilateur

Allumer ou éteindre le ventilateur par systemctl

sudo systemctl démarrer rockpi-poe.service
 sudo systemctl stop rockpi-poe.service

Modifiez /etc/rockpi-poe.conf pour configurer la température du niveau de vitesse du ventilateur, appliquez-le par la commande ci-dessous

sudo systemctl redémarre rockpi-poe.service

Installation manuelle

Si vous rencontrez des difficultés pour installer le logiciel à l'aide de notre script, essayez l'installation manuelle.

1. Activer les ressources matérielles

Pour le contrôle de la vitesse et la détection de la température, nous devons nous assurer que certaines ressources matérielles sont disponibles, telles que PWM et ADC. Étant donné que ROCK Pi et Raspberry Pi utilisent des ressources différentes, elles seront expliquées ci-dessous.

1.1 ROCHER Pi

Si vous utilisez le système officiel, veuillez modifier /boot/hw_intfc.conf pour changer intfc:pwm0=off et intfc:pwm1=off en intfc:pwm0=on et intfc:pwm1=on. Si vous utilisez un autre système, veuillez vous référer à la documentation de distribution pour ouvrir PWM0 et PWM1.

1.2 Framboise Pi

Si vous utilisez Raspbian, vous pouvez ouvrir 1-Wire avec raspi-config et le chemin est Options d'interface -> 1-Wire . Raspbian active PWM1 par défaut. Si vous utilisez un autre système, veuillez vous référer à la documentation de distribution pour ouvrir 1-Wire et PWM1.

2. Installez la bibliothèque de contrôle GPIO

2.1 ROCKP Pi

Si vous utilisez le système officiel, veuillez installer libmraa-rockpi4 à partir du dépôt de test de Radxa APT . Si vous utilisez un autre système, veuillez télécharger mraa et compiler.

2.2 ROCKP Pi

Si vous utilisez Raspbian, vous pouvez installer python3-rpi.gpio via apt. Si vous utilisez un autre système, veuillez télécharger raspberry-gpio-python et compiler.

3. Téléchargez le package et installez-le

3.1 ROCHER Pi

   wget https://cos.setq.me/rockpi/deb/rockpi-poe-0.13.deb

Si vous utilisez un système basé sur Debian, vous pouvez l'installer via dpkg. Si vous utilisez un autre système, extrayez le fichier dans le répertoire racine.

3.2 Framboise Pi

   wget https://cos.setq.me/rockpi/deb/raspi-poe-0.13.deb

Si vous utilisez un système basé sur Debian, vous pouvez l'installer via dpkg. Si vous utilisez un autre système, extrayez le fichier dans le répertoire racine.

4. Activer le service

   sudo systemctl activer rockpi-poe.service

C'est tout ce que fait le script d'installation ( https://rock.sh/get-rockpi-poe ).

Dimensions
