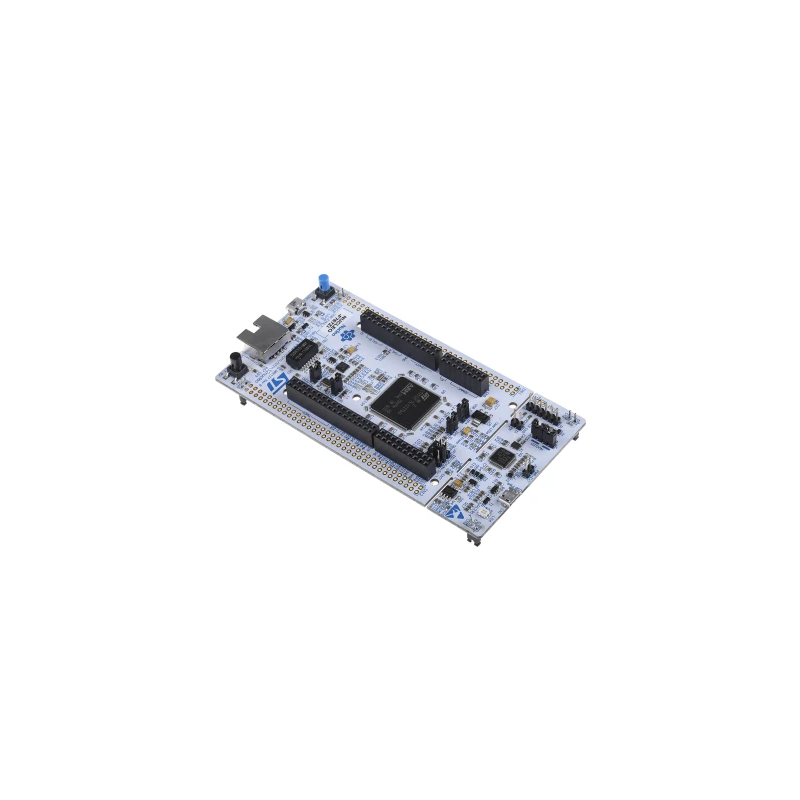

NUCLEO-144 NUCLEO-F767ZI 216 MHz CPU, dev board STM32 (Arduino Compatible)

Toutes les fonctionnalités

• Inclut la technologie brevetée de pointe de ST
• Cœur : CPU Arm^® 32-bit Cortex^®-M7 avec DPFPU, ART Accelerator et cache L1 : cache I/D de 16 Kbytes, permettant une exécution sans temps d'attente depuis la flash embarquée et les mémoires externes, jusqu'à 216 MHz, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1), et instructions DSP.
• Mémoires
  • Jusqu'à 2 Mbytes de flash, organisées en deux banques permettant la lecture pendant l'écriture
  • SRAM : 512 Kbytes (incluant 128 Kbytes de data TCM RAM pour les données temps réel critiques) + 16 Kbytes d'instruction TCM RAM (pour les routines temps réel critiques) + 4 Kbytes de sauvegarde
  • Contrôleur de mémoire externe flexible avec bus de données jusqu'à 32 bits : SRAM, PSRAM, SDRAM/LPSDR SDRAM, mémoires NOR/NAND
• Quad-SPI en mode dual
• Graphismes
  • Chrom-ART Accelerator (DMA2D), accélérateur matériel graphique permettant une interface utilisateur graphique améliorée
  • Codec matériel JPEG
  • Contrôleur LCD-TFT supportant jusqu'à la résolution XGA
  • Contrôleur hôte MIPI^® DSI supportant jusqu'à une résolution 720p 30 Hz
• Gestion de l'horloge, de la réinitialisation et de l'alimentation
  • Alimentation application et E/S de 1,7 à 3,6 V
  • POR, PDR, PVD et BOR
  • Alimentation USB dédiée
  • Oscillateur à cristal 4 à 26 MHz
  • RC interne 16 MHz calibré en usine (précision 1%)
  • Oscillateur 32 kHz pour RTC avec calibration
  • RC interne 32 kHz avec calibration
• Low-power
  • Modes Sleep, Stop et Standby
  • Alimentation V_BAT pour RTC, 32×32 registres de sauvegarde + 4 Kbytes de SRAM de sauvegarde
• 3×12-bit, 2,4 MSPS ADC : jusqu'à 24 canaux
• Filtres numériques pour modulateur sigma-delta (DFSDM), 8 canaux / 4 filtres
• 2×12-bit convertisseurs D/A
• DMA généraliste : contrôleur DMA 16 flux avec FIFOs et support des rafales

• Jusqu'à 18 timers : jusqu'à treize 16-bit (1x timer 16-bit low-power disponible en mode Stop) et deux timers 32-bit, chacun avec jusqu'à quatre entrées IC/OC/PWM ou compteur d'impulsions et encodeur quadrature (incrémental). Tous les 15 timers fonctionnant jusqu'à 216 MHz. 2x watchdogs, timer SysTick
• Mode debug
  • Interfaces SWD et JTAG
  • Cortex^®-M7 Trace Macrocell™
• Jusqu'à 168 ports E/S avec capacité d'interruption
  • Jusqu'à 164 E/S rapides jusqu'à 108 MHz
  • Jusqu'à 166 E/S tolérantes 5 V
• Jusqu'à 28 interfaces de communication
  • Jusqu'à quatre interfaces I²C (SMBus/P…[TRUNCATED]
