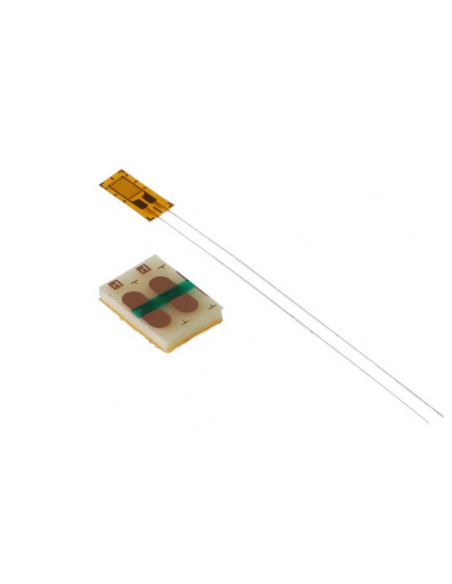

Jauge de contrainte résistive (strain gauge)

La jauge de contrainte résistive série BH 350-3AA est un capteur à feuille métallique constante conçu pour mesurer avec précision la déformation mécanique d'un objet. Grâce à sa résistance nominale de 350 Ω et son facteur de jauge compris entre 2,0 et 2,2, elle offre une réponse linéaire fiable pour les applications de mesure de contrainte.

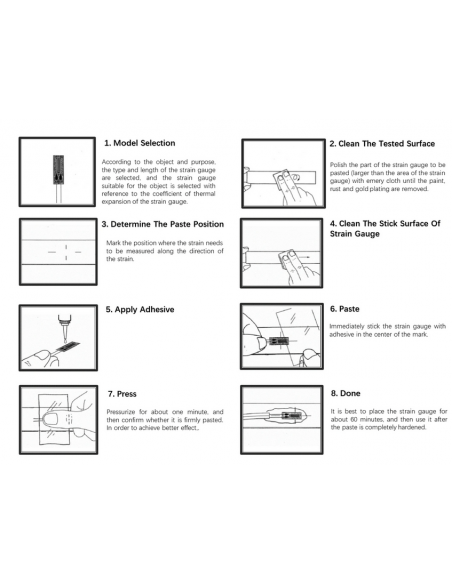

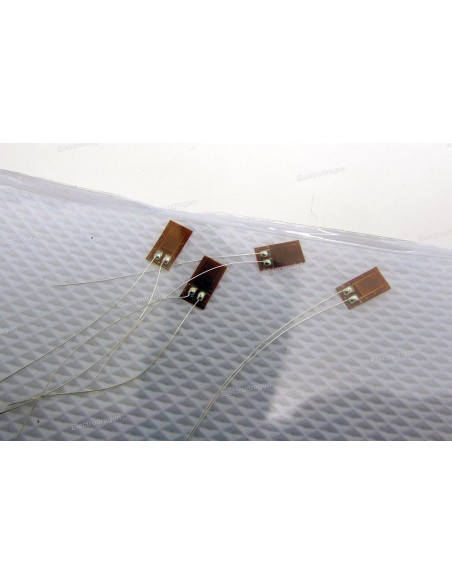

Ce capteur compact (7,0 mm x 4,5 mm) se fixe directement sur la surface à étudier à l'aide d'un adhésif approprié. Chaque extrémité dispose de deux petits fils de connexion soudables pour une intégration facile dans des ponts de Wheatstone ou des circuits conditionneurs de signal.

Caractéristiques

• Série : BH 350-3AA (feuille métallique constante)
• Valeur de résistance : 349,8 ± 0,1 Ω
• Facteur de jauge (sensibilité) : 2,0 – 2,20
• Niveau de précision : 0,02 %
• Déformation maximale : 2,0 %
• Dimensions : 7,0 mm x 4,5 mm
• Connexions : deux fils par extrémité pour soudure

Ce composant nécessite une colle adaptée aux jauges de contrainte et un câblage soigné en raison de la taille réduite des bornes.
