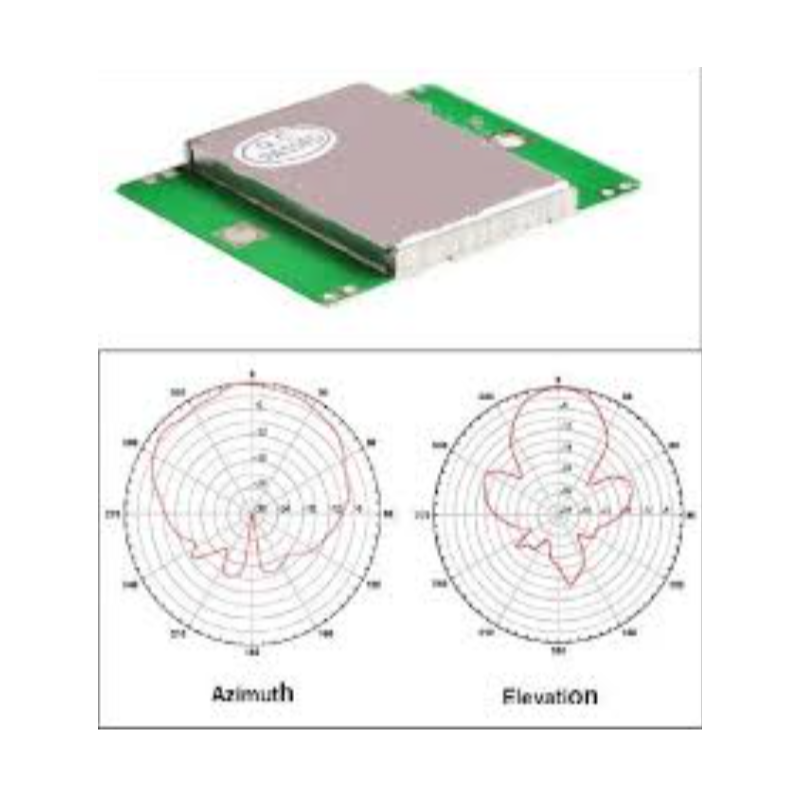

Capteur micro-ondes HB100 (peut être utilisé comme capteur de mouvement Doppler)

Le capteur micro-ondes HB100 est un transducteur Doppler à onde continue (CW) fonctionnant à 10,525 GHz. Il émet un signal micro-onde et détecte les variations de fréquence provoquées par le mouvement d'objets dans son champ de vision, ce qui en fait un excellent détecteur de mouvement passif.

Ce module simple d'emploi permet de surveiller un environnement proche ou de créer des systèmes d'alarme. La détection Doppler fonctionne même à travers certains matériaux non métalliques comme les murs, le bois ou le plastique. Il s'interface facilement avec les cartes Arduino, Raspberry Pi ou tout circuit amplificateur adapté pour traiter le signal basse fréquence en sortie.

Caractéristiques

• Fabricant : SENMIC
• Type : Capteur Doppler micro-ondes (CW)
• Fréquence d'émission : 10,525 GHz ± 20 MHz
• Tension d'alimentation : 3,3 V à 5 V DC
• Consommation : Typiquement 35 mA à 5 V
• Portée de détection : Jusqu'à 20-30 mètres selon l'environnement
• Angle de détection : Large cône (environ 60° à 90°)
• Interface : 4 broches (VCC, GND, OUT, et souvent NC ou second signal)
• Type de sortie : Signal analogique sinusoïdal proportionnel à la vitesse radiale

Pour aller plus loin, consultez cet article technique détaillé sur la conception d'un détecteur Doppler avec ce module : limpkin.fr.
