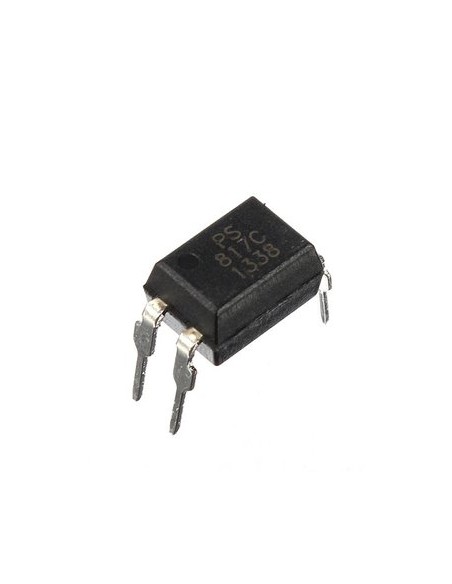

Optocoupleur EL817 / PC817 Phototransistor

0,50 €
TTC

Optocoupleur PC817 / EL817, 4 broches DIP, usage général. Composé d'une LED infrarouge GaAs côté entrée et d'un phototransistor NPN côté sortie, pour l'isolation galvanique entre circuits.

Quantité

L'EL817 (aussi référencé PC817) est un optocoupleur universel à transistor de sortie, conçu pour l'isolation galvanique entre circuits électroniques. Il intègre une diode électroluminescente (LED) infrarouge en GaAs côté entrée et un phototransistor NPN côté sortie.

Ce composant est idéal pour protéger les microcontrôleurs (Arduino, Raspberry Pi, ESP32) ou les circuits de commande face aux hautes tensions, tout en assurant une transmission fiable du signal. Il est couramment utilisé dans les alimentations à découpage, les interfaces d'entrée/sortie industrielles et les systèmes de communication isolés.

Caractéristiques

SpécificationValeur
RéférenceEL817 / PC817
Type de sortiePhototransistor NPN
Nombre de canaux1
Tension d'isolation5 000 Vrms
Tension de sortie (Vceo)35 V
Courant de sortie maximal50 mA
Courant direct LED (If)60 mA
Taux de transfert de courant (CTR min.)50 % @ 5 mA
Taux de transfert de courant (CTR max.)600 % @ 5 mA
Tension de saturation Vce200 mV max.
Type de montageTraversant de trou (Through-Hole)

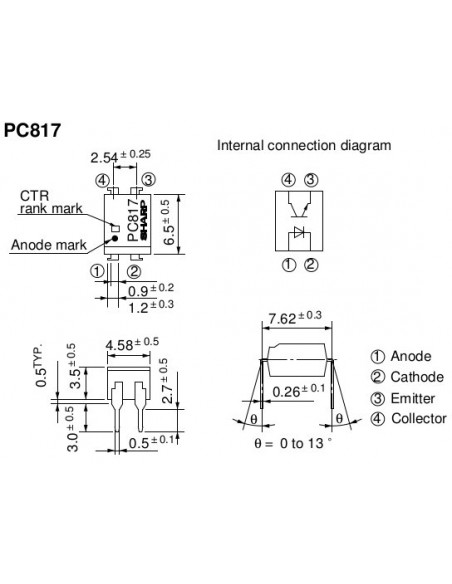

BoîtierDIP 4 broches (7,62 mm / 0,300")
ECJTAOPC817
55 Produits
Neuf
